Tilhengerfeste BMW 1‑serie (E81/E87) 3/5-dørs 2004–2011 med 13‑pin modul

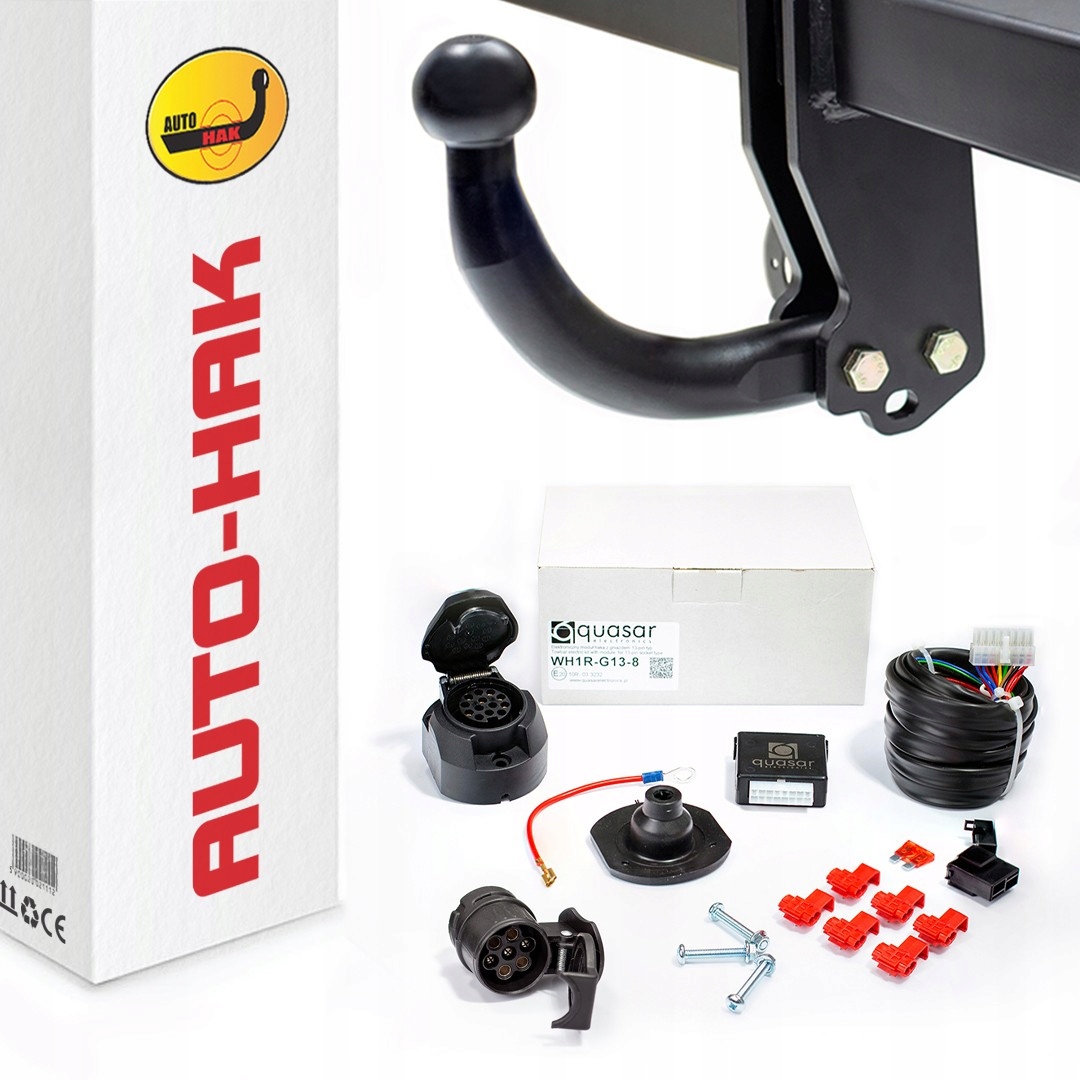

Innhold i settet

• Avtakbart tilhengerfeste — produsent: AutoHak Słupsk, EU‑homologert
• Universelt ledningssett 13 PIN med elektronisk modul — Quasar Electronics WH1R‑G13‑8

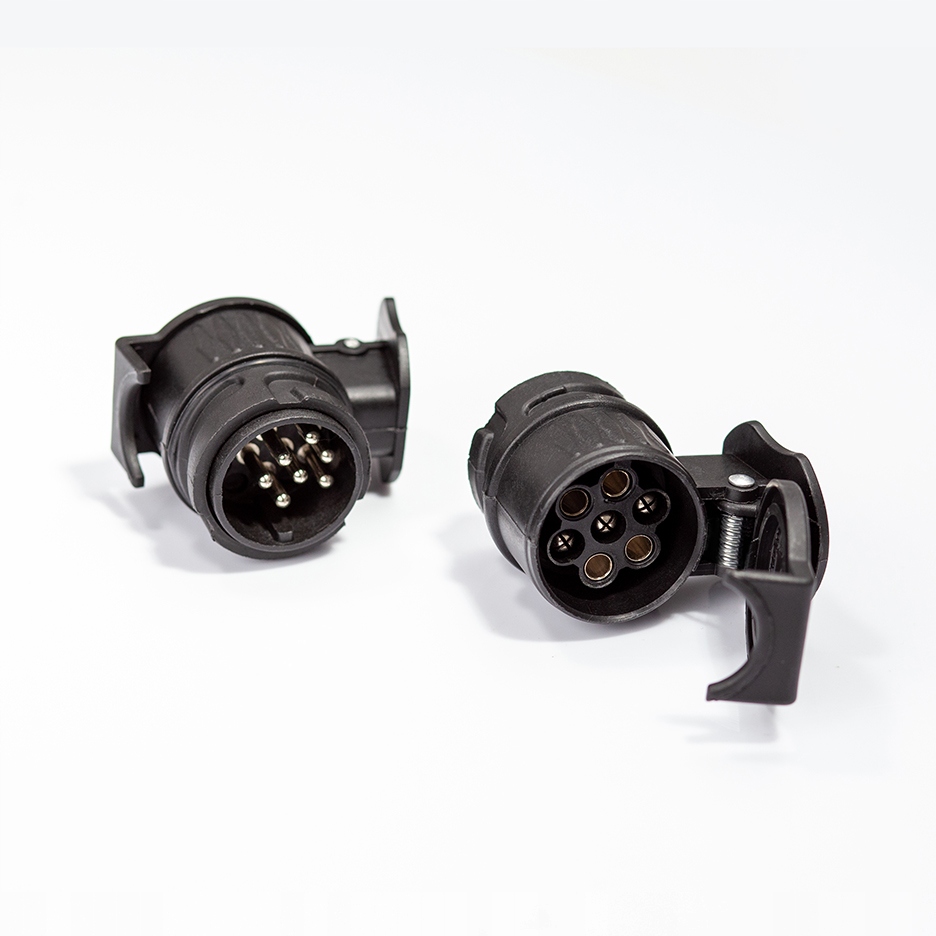

• Adapter 13→7 PIN (inkludert)
• Reservedeksel til kule (inkludert)

Kompatibilitet

• Modell: BMW 1‑serie (E81/E87)
• Produksjonsår: 2004–2011
• Karosseritype: Hatchback — passer 3 og 5 dører
• Unntak: Ikke for M‑pakke og 135i

Tekniske data

• Produsent: AutoHak
• Artikkelnummer: B‑11
• Kulletsystem: Avtakbar, type «svanehals»
• Homologasjon: EU
• Maks tilhengervekt: 1965 kg
• Vekt (hake): 18 kg
• Vertikalt trykk på kule: 80 kg
• Utskæring i støtfanger: Nei
• Demontering av støtfanger nødvendig: Ja

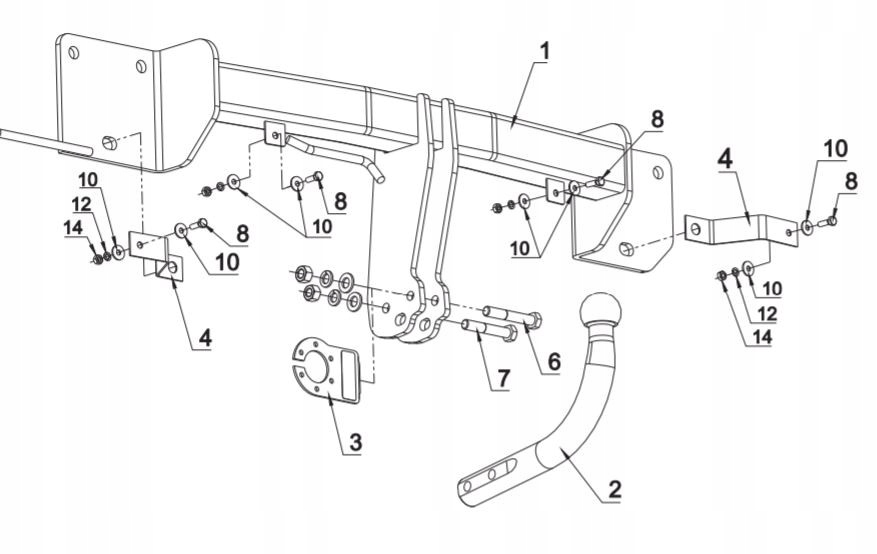

Monteringskomponenter i tilhengerfestesettet

• Tilhengerfestebjelke tilpasset bilen (første montasje‑kvalitet)
• Kule (tilhengerkule)
• Monteringssett (skruer, låseskiver m.m.)
• Typeplate/serienummer (nødvendig ved registrering) med homologasjon
• Beskyttelseshette for kule
• Feste for elektrisk kontakt
• Detaljert monteringsanvisning (illustrert)

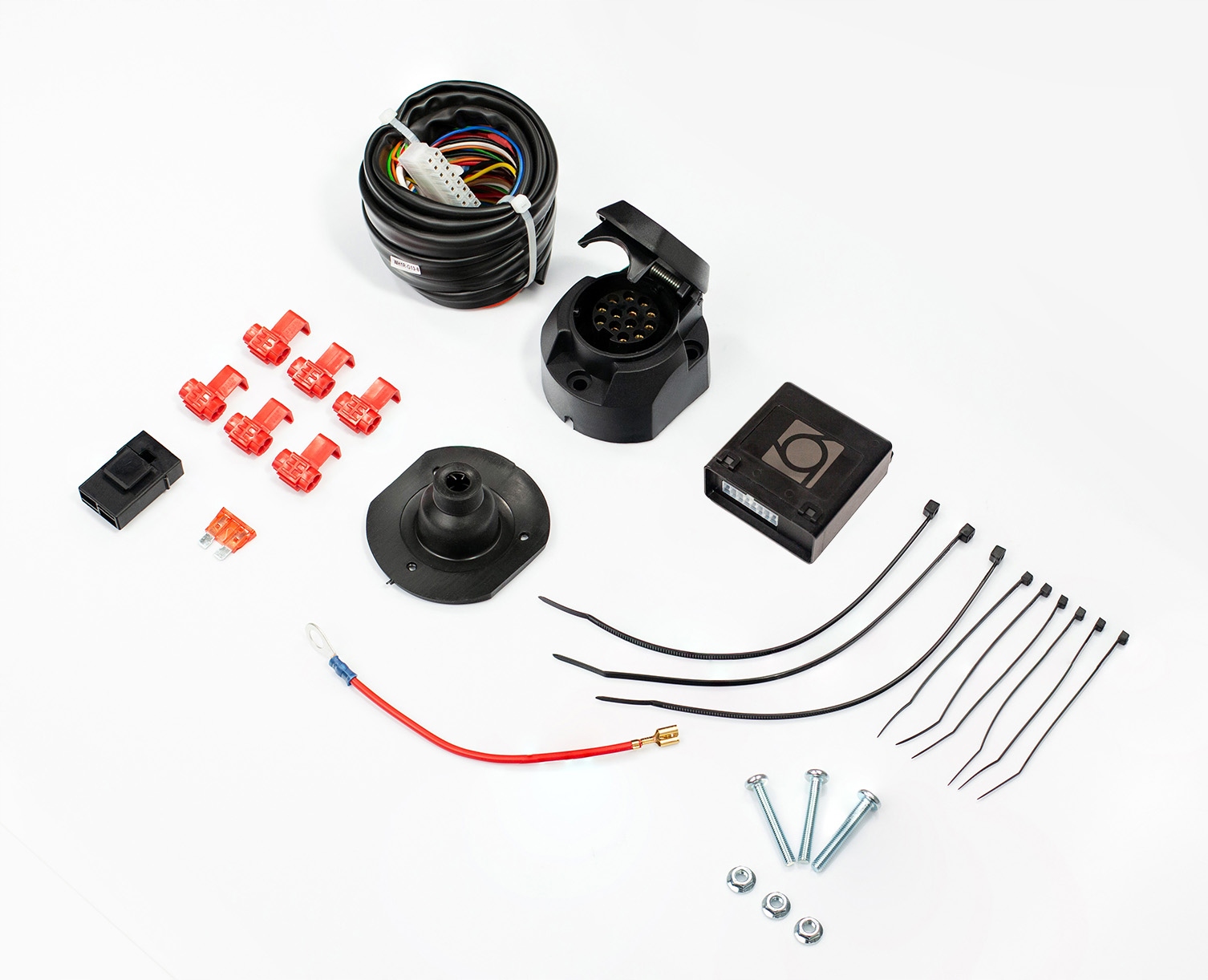

Innhold i ledningssettet (13 PIN med modul)

• Elektronisk modul WH1R Quasar Electronics — styrt av digital prosessor (DIGITAL)
• Hovedledningsnett med kontakt til modul
• 13 PIN stikkontakt og tetningsring
• Monterings‑ og tilkoblingstilbehør (sikringholder, hurtigkoblinger, skruer, muttere)
• Beskyttelseshette for kule
• Adapter 13/7 PIN (inkludert)
• Illustrert monteringsinstruksjon («komisk» stil)

Ledningsnettets hoveddel er delt til venstre og høyre side av bilen for å korte monteringstiden. Lengder: venstre signalledninger 1 m, høyre signalledninger 3 m, strømleder 5 m.

Modulens egenskaper

• Lav inngangsstrøm (~2 mA per signalinngang) — minimal belastning på bilens elektriske kretser
• Kompatibel med filamentpærer og LED
• Støtte for CAN‑bus og systemer med CHECK CONTROL
• EU‑homologasjon: E20 10R‑044019
• Krever ingen aktivering eller koding

Begrensninger / viktige merknader

• Ledningssettet påvirker normalt ikke bilens rygge‑sensorer
• Ledningssettet har ikke funksjon for konstant + eller lading av tilhengerbatteri (f.eks. campingvogn)

Styring av tilhengerlys

• Venstre og høyre blinklys
• Venstre og høyre posisjonslys
• Bremselys
• Tåkelys
• Reverselys (tilgjengelig via 13 PIN)

Kort om modulens drift

Modulen detekterer spenningssignaler fra bilens lyskretser og kopierer disse til tilhengerutgangen. Modulen må ha permanent + (strømtilførsel), fortrinnsvis fra batteri eller annet sikker kilde. For korrekt funksjon anbefales testing under full belastning (f.eks. med tilkoblet tilhenger).

Homologasjon

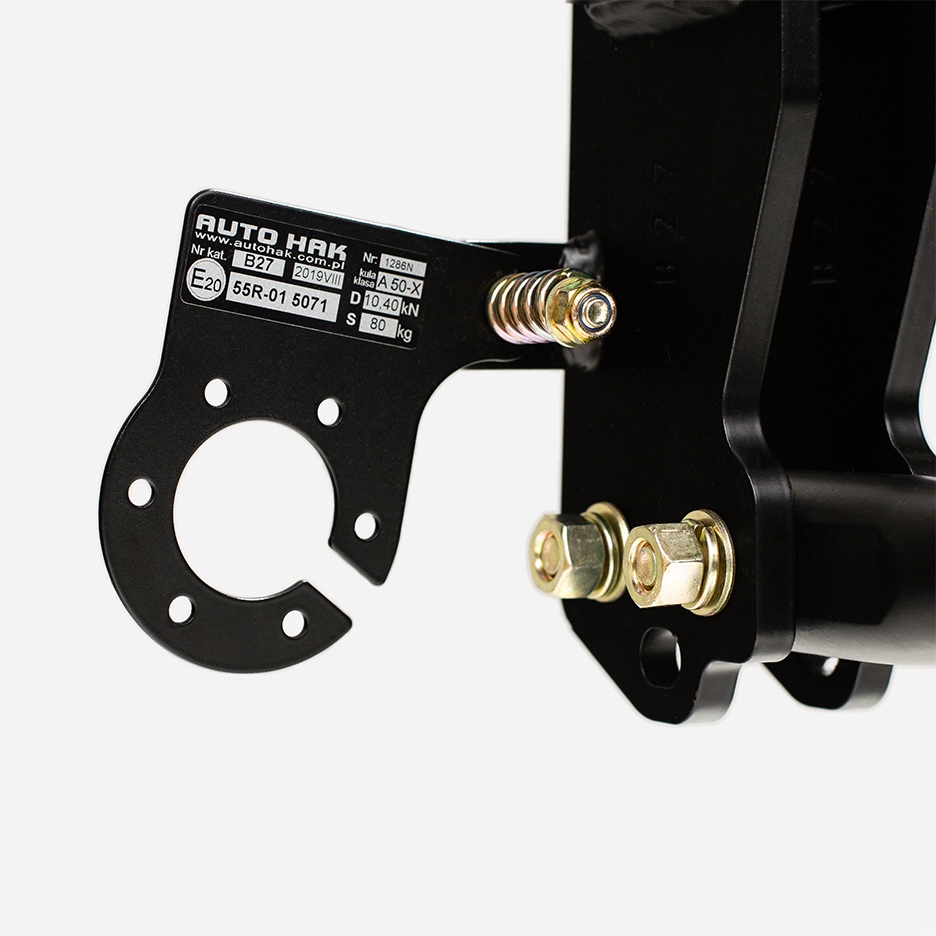

Tilhengerfestet leveres med EU‑homologasjon og typeplate som er plassert ved den elektriske kontakten. Typeplaten bekrefter at produktet er homologert for bruk i EU.
